ENEM 2016 — Questão 74 · Eletricidade
Eletricidade
ENEM 2016 · Física

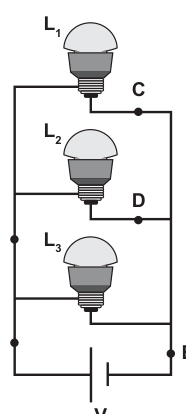

Três lâmpadas idênticas foram ligadas no circuito esquematizado. A bateria apresenta resistência interna desprezível, e os fios possuem resistência nula.
Um técnico fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas correntes de IA, IB, IC, ID e IE, respectivamente.
O técnico concluiu que as correntes que apresentam o mesmo valor são
Um técnico fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas correntes de IA, IB, IC, ID e IE, respectivamente.
O técnico concluiu que as correntes que apresentam o mesmo valor são
Alternativas
- AIA = IE e IC = ID.
- BIA = IB = IE e IC = ID.
- CIA = IB, apenas.
- DIA = IB = IE, apenas.
- EIC = IB, apenas.
Consulte a resposta
Visitantes podem consultar seis questões. Com uma conta gratuita, consulte até 20 por dia; no plano pago, todas sem limite.
Fonte: ENEM 2016
