UFU 2016 — Questão 16 · Eletricidade
Eletricidade
UFU 2016 · Física

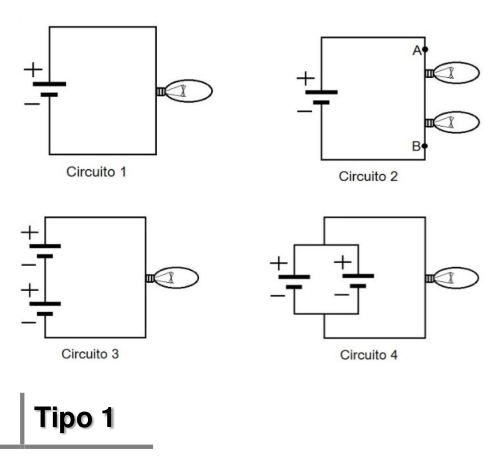

Dispondo de algumas pilhas idênticas, de resistência interna desprezível, fios e pequenas lâmpadas de mesma potência, um estudante monta alguns tipos diferentes de circuitos elétricos, conforme a figura a seguir.
Em relação aos fios ideais, considere as afirmativas sobre a corrente que circula pelos circuitos.
I. A corrente que circula pelo circuito 2 é menor que a do circuito 4.
II. A corrente que circula pelo circuito 1 é menor que a do circuito 3.
III. A corrente que circula pelo circuito 1 é menor que a do circuito 4.
IV. No circuito 2, quando a corrente passa pelo ponto A, ela é maior do que quando passa pelo ponto B.
Assinale a alternativa que apresenta apenas afirmativas corretas.
Em relação aos fios ideais, considere as afirmativas sobre a corrente que circula pelos circuitos.
I. A corrente que circula pelo circuito 2 é menor que a do circuito 4.
II. A corrente que circula pelo circuito 1 é menor que a do circuito 3.
III. A corrente que circula pelo circuito 1 é menor que a do circuito 4.
IV. No circuito 2, quando a corrente passa pelo ponto A, ela é maior do que quando passa pelo ponto B.
Assinale a alternativa que apresenta apenas afirmativas corretas.
Alternativas
- AI e II.
- BII e III.
- CI e IV.
- DIII e IV.
Consulte a resposta
Visitantes podem consultar seis questões. Com uma conta gratuita, consulte até 20 por dia; no plano pago, todas sem limite.
Fonte: UFU 2016
