ITA-SP · Equilíbrio químico

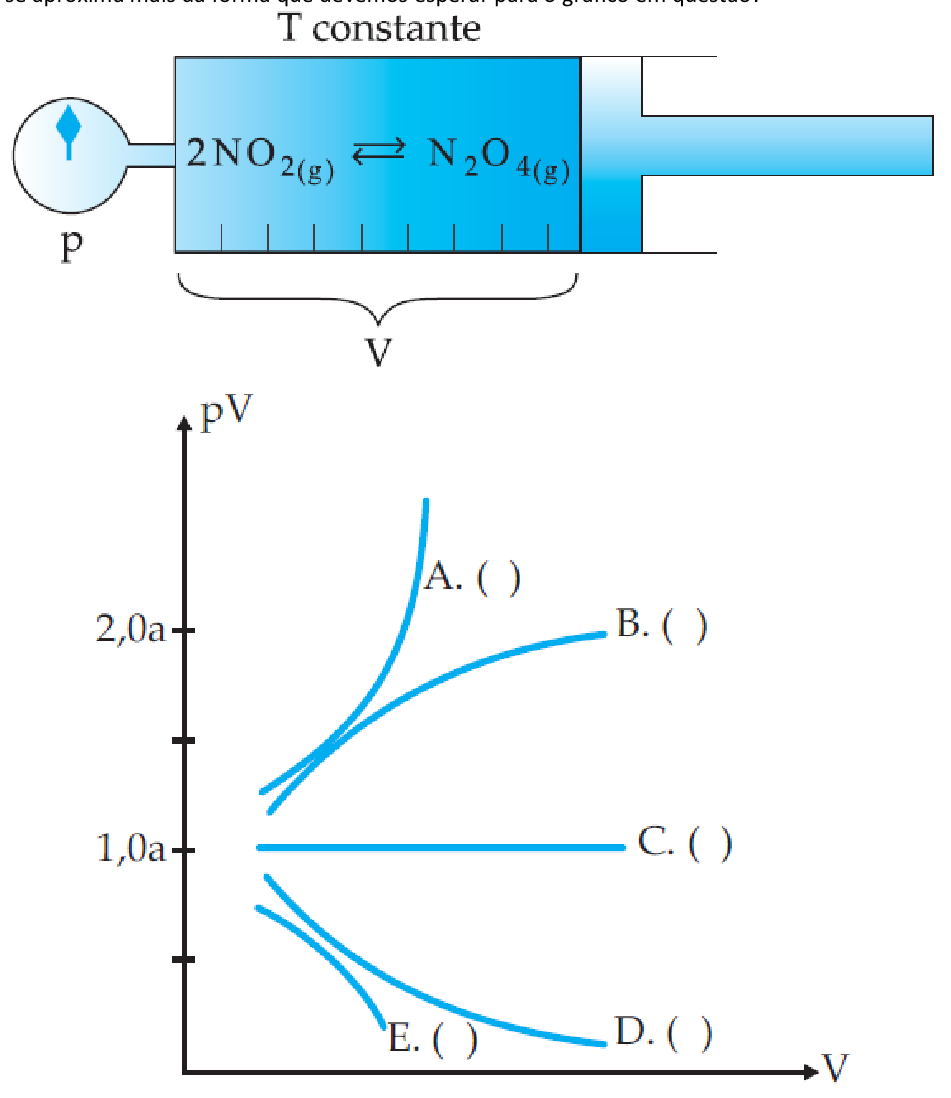

Sob temperatura constante, um cilindro graduado provido de pistão móvel e manômetro, conforme mostrado na figura abaixo, contém uma mistura gasosa de N₂O₄ e NO₂ em equilíbrio. Para cada nova posição do pistão, esperamos o equilíbrio restabelecer e anotamos os valores de p e V. Feito isso, fazemos um gráfico do produto pV versus V. Qual das curvas abaixo se aproxima mais da forma que devemos esperar para o gráfico em questão? [Descrição da figura: Esquema com cilindro graduado contendo pistão móvel, manômetro indicando p e volume V, com a reação '2 NO2(g) ⇌ N2O4(g)' à temperatura constante. Abaixo, gráfico de pV versus V mostrando curvas rotuladas de A a E. A curva A é exponencial crescente; a curva B parte de um valor intermediário e cresce assintoticamente; a curva C é uma reta horizontal; a curva D decresce assintoticamente; a curva E decresce rapidamente.]
