ITA 2018 — Questão 18 · Campo e Força Magnética

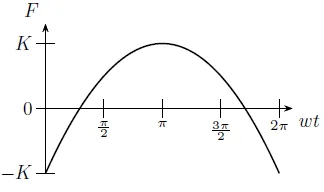

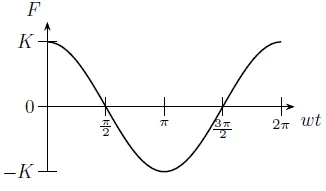

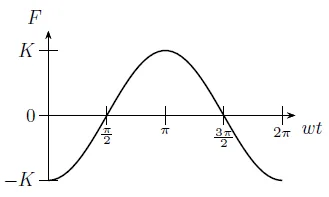

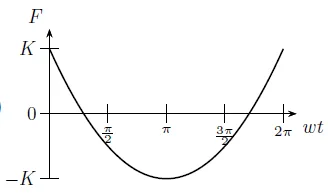

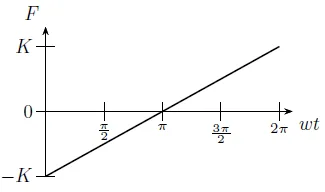

Quando precisar use os seguintes valores para as constantes: Constante da gravitação universal G = $7\times {10}^{-11}$$m^3$/kg.$s^2$. Aceleração da gravidade g = 10 m/$s^2$. Velocidade do som no ar = 340 m/s. Raio da Terra R = 6 400 km. Constante dos gases R = 8,3 J/mol.K. Índice adiabático do ar γ = $\frac{C_P}{C_V}$ = 1,4. Massa molecular do ar $M_{\mathrm{ar}}$= 0,029 kg/mol. Permeabilidade magnética do vácuo ${\mu }_0$= 4π × ${10}^{-7}$ N/$A^2$. Pressão atmosférica 1,0 atm = 100 kPa. Massa específica da água = 1,0 g/${\mathrm{cm}}^3$ Dois fios longos de comprimento L conduzem correntes iguais, I. O primeiro fio é fixo no eixo x do sistema de referência enquanto o segundo gira lentamente com frequência angular w num plano paralelo ao plano xy, com seu ponto médio fixo em z = d, sendo d > 0. Supondo que os dois fios sejam paralelos com correntes no mesmo sentido em t = 0, e definindo K = ${\mu }_0$$I^2$L/(2πd), assinale a opção com a figura que melhor representa a dependência temporal da força F que o fio fixo exerce sobre o outro.
